分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。

      分體式電磁流量計的接線分為兩個部分，內部接線與外部接線。內部接線一般為5根線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線。ACB，二根為電極接線AB，一根為接地C。外部接線一般為電源接入端。二線，信號輸出線：六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。安裝時只要打開表蓋按說明書進行外部接線就可以。如管道式不導電的塑料管道時候，要妥善做好接地，那樣就出現流量不準或漂移現象。

特點：
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。具有RS485 、RS232 、Hart和Modbus等數字通訊信號輸出。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
在現場可根據用戶實際需要在線修改量程。
具有自檢與自論斷功能，提供傳感器無端非線性修正功能。
采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
采用16位嵌入式微處理器，運算速度快精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性。
全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1
超低EM1開關電源，適用電源電壓變化范圍大，抗EMC性能好。
斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會消失，EEPROM可保護設定參數和累積值
轉換器和傳感器具有多種防護登記及安裝方式，有適用于潛水安裝的IP68等級。

儀表口徑的確定：

技術參數：

精度等級：±0.5％、±1％
襯里材質：聚氨脂、氯丁橡膠、聚四氟等
電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等
連接方式：法蘭夾裝、法蘭連接等
介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）
公稱壓力：1.0Mpa～32 Mpa
防護等級：IP65、IP68
**標志：ExibBT4
工作電壓：220VAC、24VDC
公稱通徑系列DN（mm）：
橡膠襯里: 32,40,50,65,80,100,125,150,200,250,300,
350,400,450,500,600
Po襯里:　 5,8,10,15,20,25,32,40,50,65,80,100,125,
150,200,250,300,350,400,450,500,600
四氟襯里: 10,15,20,25,32,40,50,65,80,100,125,150,
200,250,300,350,400,450,500,600
※ 特殊規格可定制
精度等級：
管道式: 0.5級,1.0級
被測介質溫度：
橡膠襯里：－20～＋65℃；
聚四氟乙烯（PTFE）襯里：－20～＋150℃
Po襯里：－30～＋105℃
額定工作壓力：
DN10～DN65: 2.5Mpa
DN80～DN150: 1.6MPa
DN200～DN600: 1.0Mpa
※ 其它特殊壓力（如6.4MPa）訂貨時請注明
流速范圍：
0.1～10m/s
電導率范圍：
被測流體電導率不小于20us/cm
輸出信號及負載電阻：
4～20mA,0～750Ω
電極材料：
含鉬不銹鋼、鈦（Ti）、鉭（Ta）、 哈氏合金（HC）、鉑（Pt）或其它特殊要求電極
防護等級：
潛水型：IP68；防水型：IP67，其它IP65
供電電源：
四線制　220VAC±10%，50HZ±5%
四線制　24VDC±10%
連接線纜：
兩根線,一根兩芯屏蔽勵磁線,一根三芯屏蔽信號線,連接線纜標配6米,*長不超過50米
直管段長度：
上游≥5DN,下游≥2DN
連接方式：
電磁流量計與配管之間采用法蘭連接, 法蘭連接尺寸應符合GB9119-88的規定
高壓型：按供方提供的高壓法蘭與配管對焊連接
環境溫度：
-25℃～+45℃
相對濕度：
5℅～95℅
消耗總功率：
小于20W

分體式電磁流量計工作原理：

      電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

       E＝KBdV

式中:  E――――為電極間的信號電壓(V)

           B――――磁通密度(T)

           d――――測量管內徑(m)

           V――――平均流速(m/s)

    式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。

由E＝KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。

    1、量程范圍確認

    一般工業用電磁流量計被測介質流速發2～4m/s為宜，在特殊情況下，*低流速應不小于0.1m/s，*高不大于８m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Ｑ已確定的條件下，即可根據上述流速Ｖ的范圍決定流量計口徑Ｄ的大小，其值由下式計算：Q=V·π(D/2)2=0.002826VD2

    Q：流量(/h)

    D：管道內徑(m)

    V：流速(m/h)

分體式電磁流量計安裝及使用：

    1、對外部環境的要求

    a、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

    b、流量計*好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。

    c、流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。

    d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。

    e、流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

    2、對直管段的要求

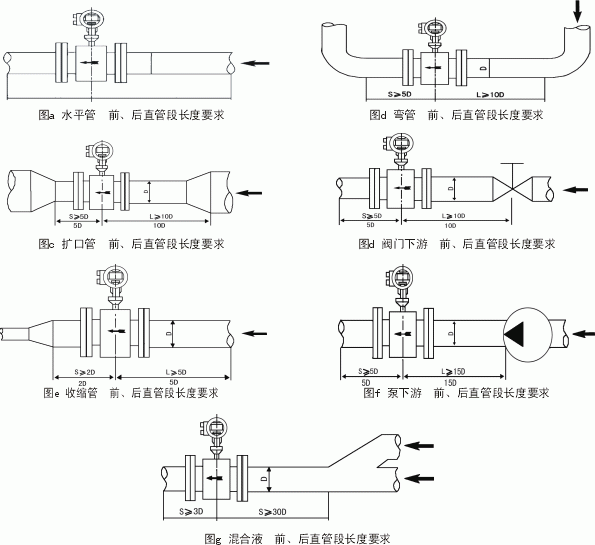

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝)。

分體式電磁流量計技術參數：

XT-LDC分體式電磁流量計選型表：
